superset1.4.0 创建饼状图，显示各岗位工资-马育民老师

# 说明

创建饼状图，显示各岗位工资

# 创建图表

点击下图红框 `Charts` 进入图表：

[![](/upload/0/0/1IX3LwKv4JsV.png)](/upload/0/0/1IX3LwKv4JsV.png)

点击下图红框 `CHART` 创建图表：

[![](/upload/0/0/1IX3LwL6zhfY.png)](/upload/0/0/1IX3LwL6zhfY.png)

如下图，选择相关的表，选择相应的图表：

[![](/upload/0/0/1IX3LwU2Fprt.png)](/upload/0/0/1IX3LwU2Fprt.png)

如下图，点击右下角按钮，进行创建：

[![](/upload/0/0/1IX3LwVVGR0z.png)](/upload/0/0/1IX3LwVVGR0z.png)

# 配置图表

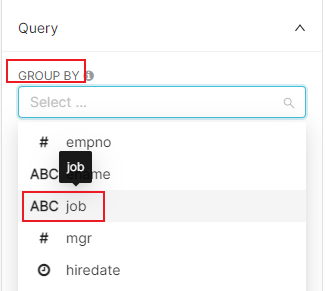

### 选择要分组的字段

[![](/upload/0/0/1IX3LwfOuryI.png)](/upload/0/0/1IX3LwfOuryI.png)

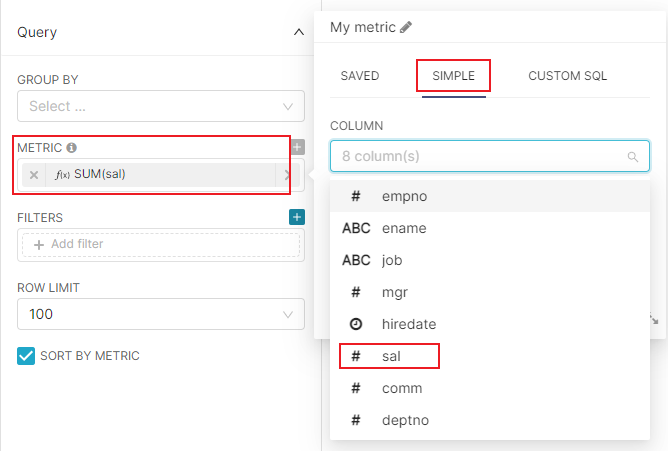

### 选择要统计的字段

[![](/upload/0/0/1IX3LwgPTEgS.png)](/upload/0/0/1IX3LwgPTEgS.png)

### 选择要统计的函数

[![](/upload/0/0/1IX3LwhCPtJW.png)](/upload/0/0/1IX3LwhCPtJW.png)

### 保存

[![](/upload/0/0/1IX3LwhiuBWZ.png)](/upload/0/0/1IX3LwhiuBWZ.png)

### 运行 SQL，显示图表

[![](/upload/0/0/1IX3Lwi5ZQ7c.png)](/upload/0/0/1IX3Lwi5ZQ7c.png)

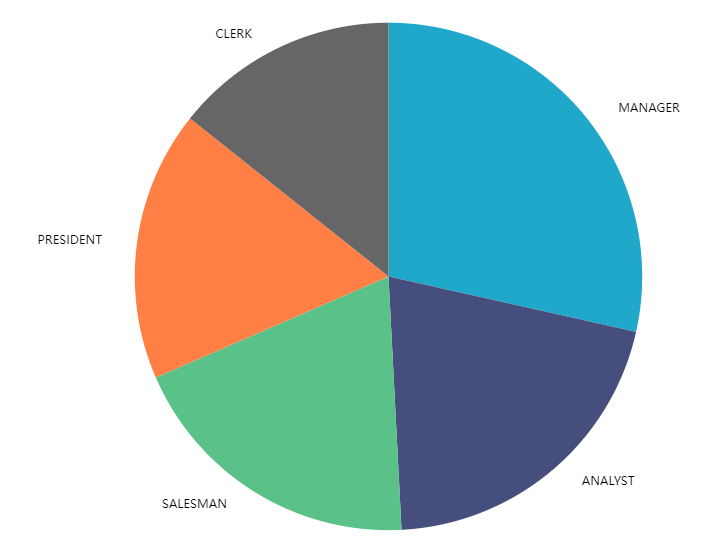

显示如下图：

[![](/upload/0/0/1IX3Lwivfj8i.png)](/upload/0/0/1IX3Lwivfj8i.png)

# 保存图表

[![](/upload/0/0/1IX3LwkxqXrn.png)](/upload/0/0/1IX3LwkxqXrn.png)

重命名：`各岗位工资`

然后点击 `SAVE`

[![](/upload/0/0/1IX3LwmDtSFs.png)](/upload/0/0/1IX3LwmDtSFs.png)

选择 DASHBOARD `scott图表`

# 查看图表

点击下图红框处：

[![](/upload/0/0/1IX3Lwood8j6.png)](/upload/0/0/1IX3Lwood8j6.png)

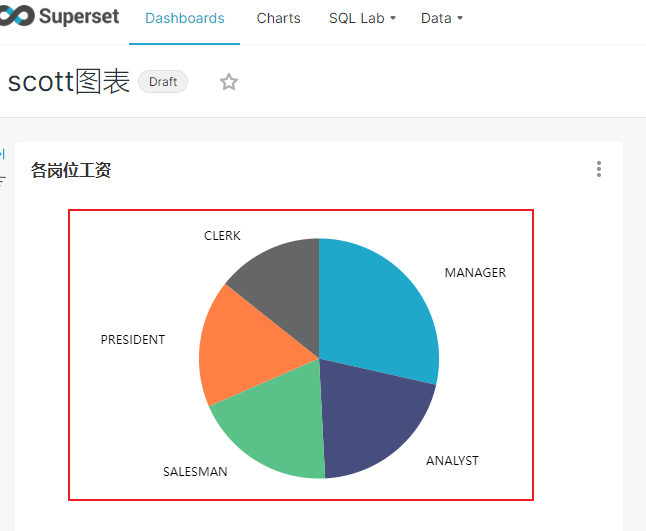

可以看到图表：

[![](/upload/0/0/1IX3LwodyL32.png)](/upload/0/0/1IX3LwodyL32.png)
