语义分割-全卷积神经网络FCN

作者：马育民 • • 阅读：10489

介绍

全卷积神经网络，Fully Convolutional Networks for Semantic Segmentation，简称：FCN

所有的层都是卷积层，故称为全卷积网络

2014年发表，是用于语义分割的 最简单 且 流行 的神经网络之一

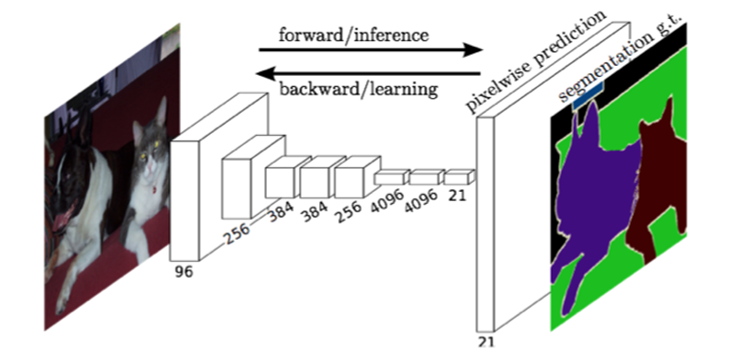

输入可为任意尺寸的彩色图，输出为语义分割后的图像，输出与输入尺寸相同

论文：

https://arxiv.org/abs/1411.4038

下载地址：
https://gitee.com/65242847/images/blob/master/paper/Fully%20Convolutional%20Networks%20for%20Semantic%20Segmentation.pdf

FCN分类

FCN又细分为3类：

  • FCN-32S
  • FCN-16S
  • FCN-8S

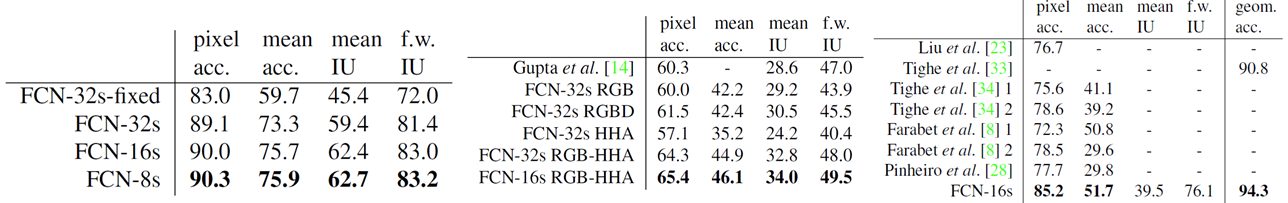

不同类别的准确率

Pascal VOC 2011数据集（左），NYUDv2数据集（中），SIFT流数据集（右）

  • FCN-8s 是Pascal VOC 2011中最好的。
  • FCN-16s 是NYUDv2中最好的。
  • FCN-16s 是SIFT Flow中最好的。

CNN vs FCN

CNN卷积神经网络

对于CNN卷积神经网络，比如VGG16，最后是全连接层，将图片（二维矩阵）压缩成一维，最后输出的是类别的概率 或者 是数值，这样适合 回归 和 分类 任务。

但是丢失细节信息，不能很好地给出物体的 具体轮廓，将每个像素进行分类，做到精确的分割很有难度。

多层结构能自动学习特征（在跳跃结构会用到）：

  • 较浅的卷积层感知域较小，学习到一些局部区域的特征
    前几个卷积层，图像还没有变小，假设卷积核大小是(3,3)，相对而言感知区域较小
  • 较深的卷积层具有较大的感知域，能够学习到更加抽象一些的特征。
    经过几个卷积层、池化层后，图像都会变小，假设卷积核大小是(3,3)，相对而言感知区域较大

FCN神经网络

语义分割是对图像进行像素级的分类，最后输出的是 将像素分类好的 图像。

FCN可以接受 任意尺寸 的输入图像，经过卷积层得到feature map，每经过一个卷积层 、池化层，图像都会变小，然后用 反卷积层 对 feature map 进行 上采样, 使它 恢复 输入图像的尺寸， 同时保留了原始输入图像中的 空间信息，从而可以对每个像素都产生了一个预测,

关键技术

主要使用了三种技术：

  • 卷积化（Convolutional）
    不含全连接层(fc)，可适应任意尺寸输入
  • 上采样（Upsample）
    使用反卷积（另称转置卷积）层，能够输出精细的结果
  • 跳跃结构（Skip Layer）
    结合不同深度层结果的跳级(skip)结构，同时确保鲁棒性和精确性。

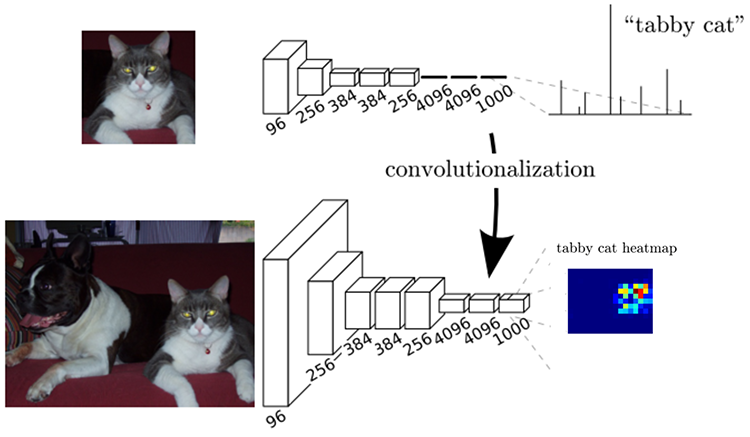

卷积化（Convolutional）

将原来CNN卷积神经网络（如vgg16）的3个全连接层去掉，此时，最后输出的图像不叫 feature map，称之为：heatmap ，即：热图

然后再后面 加上 3 个卷积层，即：所有的层都是卷积层，所以称为 全卷积网络

新添加的3个卷积层：

层 卷积核数量 卷积核大小 padding 卷积后图像尺寸
第一个卷积层 4096 (7,7) same 不改变
第二个卷积层 4096 (1,1) same 不改变
第三个卷积层 3 (1,1) same 不改变

看上去数字上并没有什么差别，但是 卷积 跟 全连接 是不一样的概念，计算过程也不同

注意：
在FCN32S中，为了防止过拟合，第1个、第2个卷积层后面会加上dropout层

上采样（Upsample）

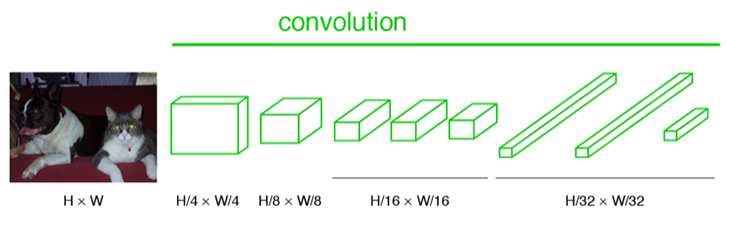

普通的 卷积、池化会 会 缩小图片的尺寸，比如VGG16 ，每次最大池化后都会缩小 1/2，一共 5 次池化，图片缩小 1/32。

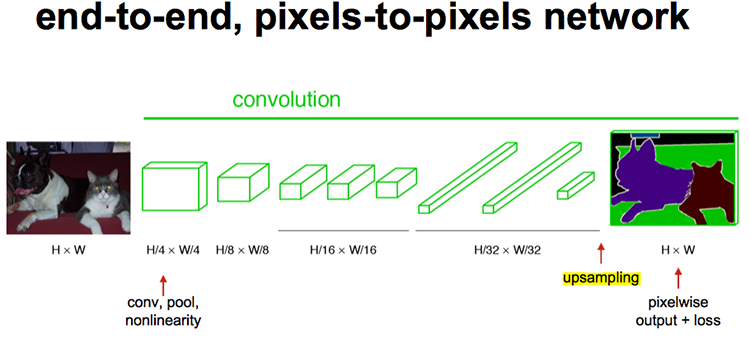

为了得到和原图等大的分割图，需要用 上采样，放大32倍后，就会得到原图大小的 分割图

这样就实现了 end-to-end，pixels-to-pixels

注意：

  • FCN用上采样中的反卷积
  • 不同的神经网络使用上采样的方式不同

详细参见：
https://www.malaoshi.top/show_1EF52HM7gu6g.html

为什么在VGG16的基础之上实现FCN

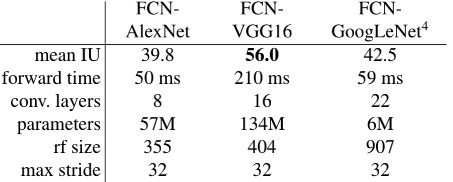

FCN作者分别在AlexNet、VGG16、GoogLeNet 的基础之上，实现FCN，经过比较，结果如下：

可见FCN-VGG16的 平均交并比（下面有解释） 最高

FCN32S

实现了 卷积化 和 上采样，也就实现了 FCN32S 神经网络

参见：https://www.malaoshi.top/show_1EF53OZZLiWQ.html

跳跃结构（Skip Layer）

实现了 卷积化 和 上采样，也就实现了 FCN32S 神经网络，可以实现语义分割，但是得到的结果往往比较粗糙

所以作者将不同池化层的结果进行上采样之后来优化输出。

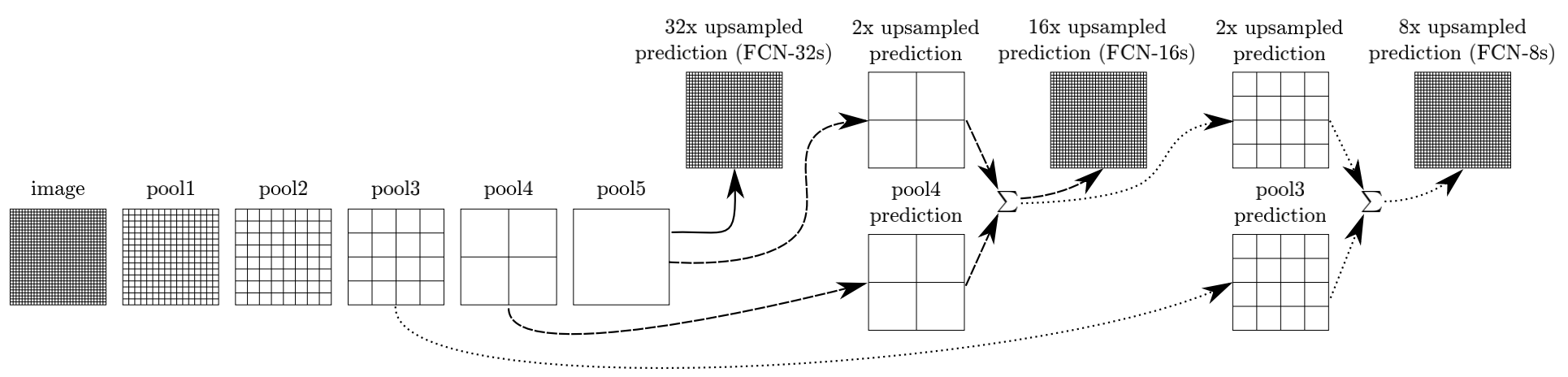

具体结构如下：

image是原图像，pool1，pool2，…，pool5为池化操作（没经过一次pool，图片缩小1/2）

注意：
图中32x、2x、16x，8x 是指对应的特征图上采样n倍（即变大n倍）

FCN-16S过程

  1. 将 pool5 先进行2x upsampled prediction，输出的结果尺寸与 pool4 的大小是一样的
  2. 将上一步的结果与 pool4 进行 add 操作。
  3. 将上一步的结果进行16x upsampled prediction，输出结果大小是之前的16倍。

第1步放大2倍，第2步放大16倍，也就是总共放大32，这样最后图像大小也变为原来的大小

FCN-8S过程

  1. 将 pool5 先进行2x upsampled prediction，输出的结果尺寸与 pool4 的大小是一样的
  2. 将 pool4 与 2x pool5 进行 add 操作。
  3. 将 add 结果 进行 2x upsampled prediction，输出结果大小是之前的2倍，尺寸与 poo3 是一样的，将结果 与 poo3 相加
  4. 将上一步的结果 进行8x upsampled prediction，输出结果大小是之前的8倍

此时一共放大2*2*8=32倍，与输入图像image的尺寸相同

FCN-32S、FCN-16S、FCN-8S 比较

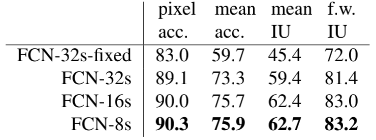

评价结果：

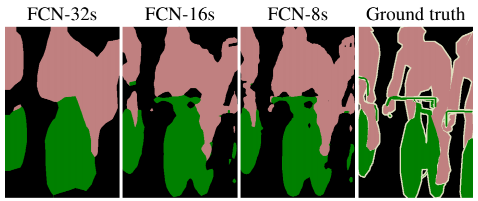

语义分割结果：

ground truth：真实数据

FCN-4S、FCN-2S是否可行

如果继续仿照FCN作者的步骤，可以对pool2，pool1实现同样的方法，可以有FCN-4s，FCN-2s，最后得到end to end的输出。

这里作者给出了明确的结论，超过FCN-8s之后，结果并不能继续优化。

评价准则

  1. 像素精度（pixel accuracy ）：每一类像素正确分类的个数/ 每一类像素的实际个数。

  2. 均像素精度（mean pixel accuracy ）：每一类像素的精度的平均值。

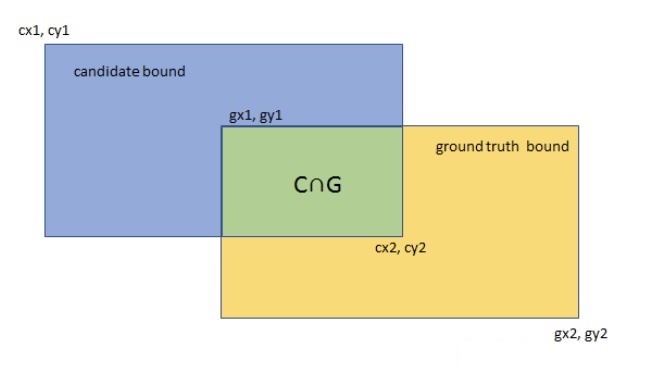

  3. 平均交并比（Mean Intersection over Union）：求出每一类的IOU取平均值。IOU指的是两块区域相交的部分/两个部分的并集，如下图 绿色部分/总面积。

  4. 权频交并比（Frequency Weight Intersection over Union）：每一类出现的频率作为权重

缺点

  1. 由于转置-卷积（或解卷积）操作的输出的不均匀重叠而导致棋盘伪像的存在。

  2. 由于编码过程中信息的丢失，边界分辨率差

  3. 使用了较浅层的特征，因为fuse操作会加上较上层的pool特征值，导致高维特征不能很好得以使用，同时也因为使用较上层的pool特征值，导致FCN对图像大小变化有所要求，如果测试集的图像远大于或小于训练集的图像，FCN的效果就会变差。
