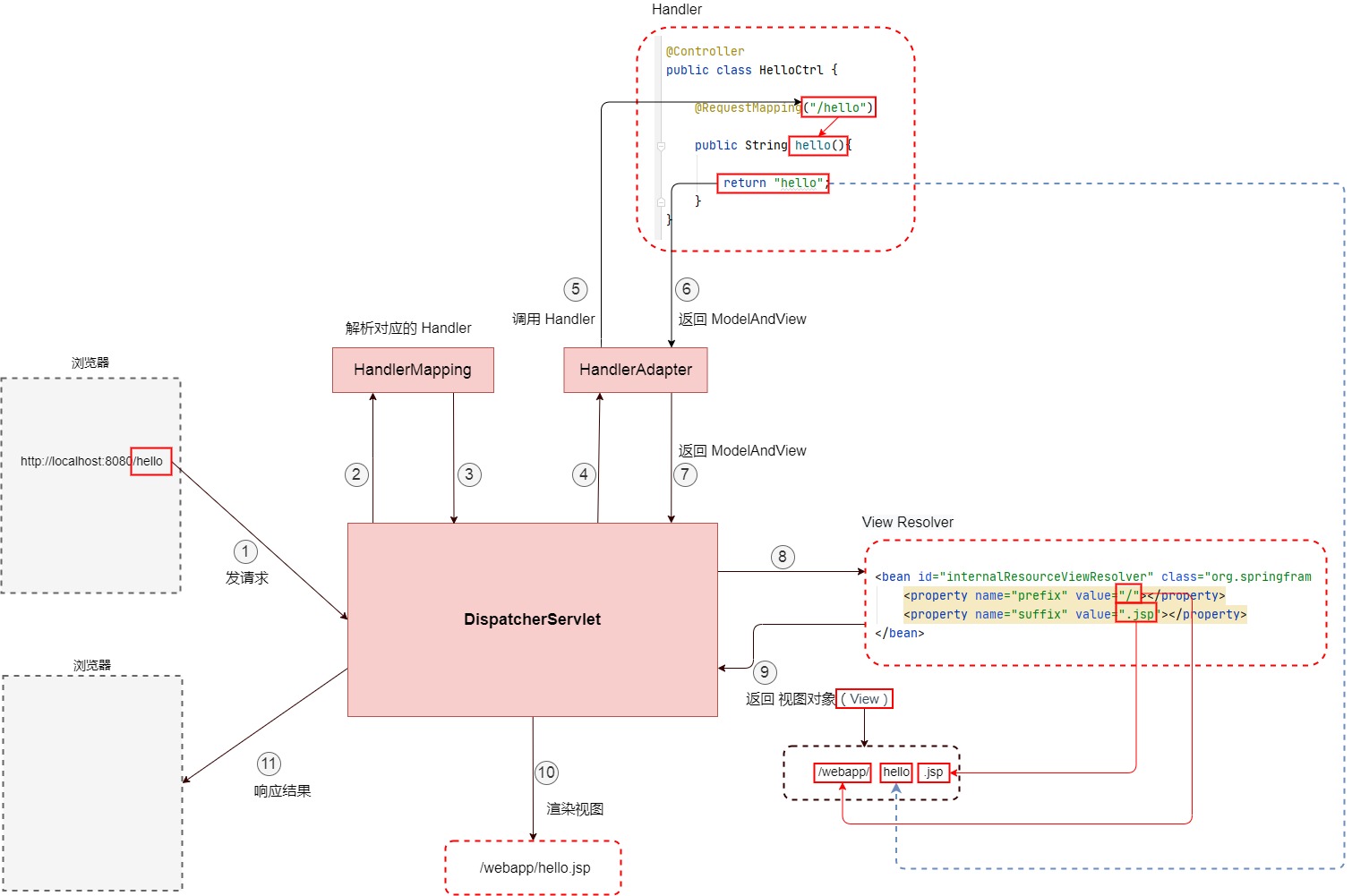

运行图解
组件
1、前端控制器 DispatcherServlet（重要）
作用：Spring MVC 的入口Servlet。接收请求，响应结果，相当于转发器，中央处理器。有了 DispatcherServlet 减少了其它组件之间的耦合度。用户请求到达前端控制器，它就相当于mvc模式中的c，DispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，DispatcherServlet的存在降低了组件之间的耦合性。
2、处理器映射器 HandlerMapping
作用：根据请求的url查找Handler（Controller）。HandlerMapping负责根据用户请求找到Handler（处理器，即：Controller），SpringMVC提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。
3、处理器适配器HandlerAdapter
作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler（Controller）。 通过HandlerAdapter对 Handler 进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。
4、处理器Handler(Controller，需要实现)
注意：编写Handler时按照HandlerAdapter的要求去做，这样适配器才可以去正确执行Handler
Handler 对具体的用户请求进行处理。 由于Handler涉及到具体的用户业务请求，所以一般情况需要工程师根据业务需求开发Handler。
5、视图解析器View resolver
作用：进行视图解析，根据逻辑 视图名 解析成真正的视图（view）
View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。
springmvc框架提供了很多的View视图类型，包括：jstlView、freemarkerView、pdfView等。
6、视图View(需要实现)
支持jsp、freemarker、pdf…
总结
处理器Handler（Controller）、视图层view，都是需要程序员实现的。
其他的组件比如：前端控制器DispatcherServlet、处理器映射器HandlerMapping、处理器适配器HandlerAdapter等等都是框架提供的，不需要开发。
