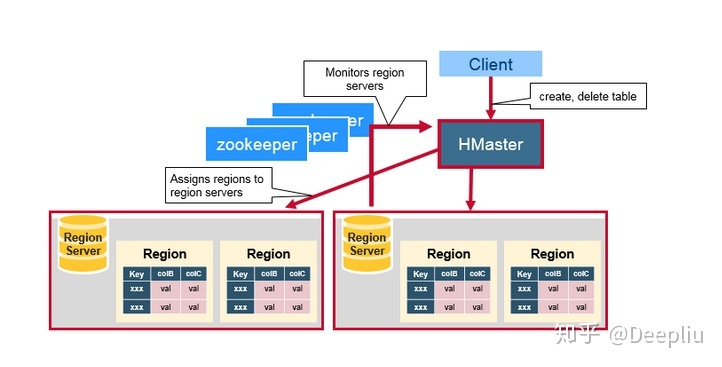

整体架构
HBase由三种类型的服务器以主从模式构成：
ZooKeeper：负责 维护集群的状态（某台服务器是否在线，服务器之间数据的同步操作及master的选举等）。
HBase HMaster：负责 Region 的分配、数据库的 创建和删除 等操作。
Region Server：负责 数据的读写 服务，用户通过与Region server交互来实现对数据的访问。
HDFS的DataNode，负责 存储 Region Server 所管理的数据，即：HBase中的所有数据都是存储到 HDFS。
Region server是根据DataNode分布的，HBase的数据在写入的时候都存储在本地。
（当某一个region被移除或被重新分配的时候，就可能产生数据不在本地的情况。这种情况只有在所谓的compaction之后才能解决。）
Zookeeper
HBase利用ZooKeeper维护集群中服务器的状态并协调分布式系统的工作，其功能如下：
- 维护服务器 是否存活，是否可访问的状态并提供服务器故障/宕机的通知。
- 使用一致性算法来保证服务器之间的同步。
- 负责Master选举的工作。
注意：保证良好的一致性、顺利选举Master，集群中的服务器数目必须是 奇数（如三台或五台）。
组件间的协作
HBase 通过 ZooKeeper 来完成选举 HMaster、监控 Region Server、维护元数据集群配置等工作
包括：
- 选举HMaster：通zooKeeper来保证集中有HMaster在运行，如果 HMaster 异常，则会通过 选举机制 产生新的 HMaster 来提供服务；
- 监控Region Server: 通过 ZooKeeper 来监控 Region Server 的状态，当Region Server 有异常的时候，通过回调的形式通知 HMaster 有关Region Server 上下线的信息；
- 维护元数据和集群配置：通过 zooKeeper 存储信息并对外提供访问接口。
详细（了解）

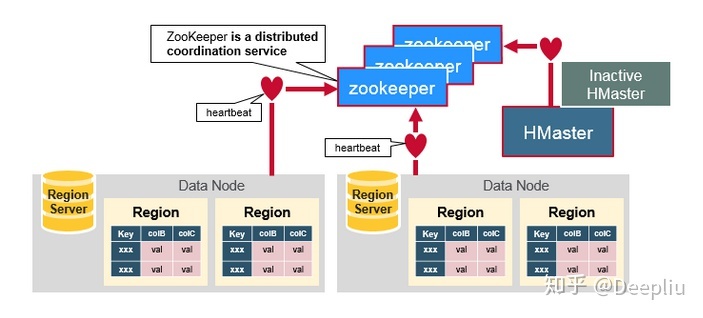

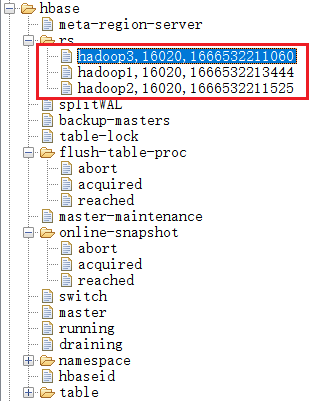

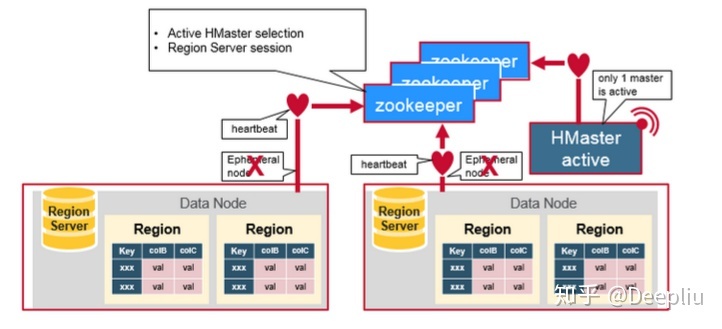

每一个Region server都在ZooKeeper中创建相应的 临时节点（ephemeral node） 。
HMaster通过监控这些 临时节点 （ephemeral node） 的状态来发现正常工作的或发生故障下线的Region server。
HMaster之间通过互相竞争创建ephemeral node进行Master选举。ZooKeeper会选中第一个创建成功的HMaster。活跃的HMaster向ZooKeeper发送心跳信息来表明自己在线的状态。不活跃的HMaster则监听活跃HMaster的状态，并在活跃HMaster发生故障下线之后重新选举，从而实现了HBase的高可用性。
如果Region server或者HMaster不能成功向ZooKeeper发送心跳信息，则其与ZooKeeper的连接超时之后与之相应的ephemeral node就会被删除。
监听ZooKeeper状态的其他节点就会得到相应node不存在的信息，从而进行相应的处理。活跃的HMaster监听Region Server的信息，并在其下线后重新分配Region server来恢复相应的服务。不活跃的HMaster监听活跃HMaster的信息，并在起下线后重新选出活跃的HMaster进行服务。
HMaster
HMaster负责region的分配，数据库的创建和删除操作
包括：
- 调控Region server的工作
- 在集群启动的时候分配region，根据恢复服务或者负载均衡的需要重新分配region。
- 监控集群中的Region server的工作状态。（通过监听zookeeper对于ephemeral node状态的通知）。
- 管理数据库
- 提供创建，删除或者更新表格的接口。
Region Server

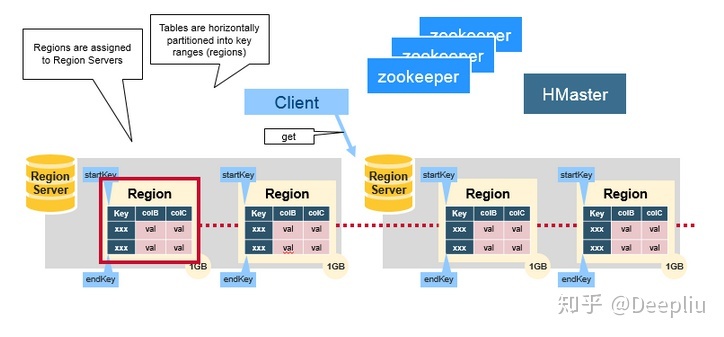

HBase中的表是根据 rowkey 的值水平分割成所谓的 region 的。一个region包含表中所有row key位于region的 起始键值 和 结束键值 之间的行。
集群中负责管理 Region 的结点叫做 Region server。
Region server 负责数据的读写。每一个Region server大约可以管理 1000个region。

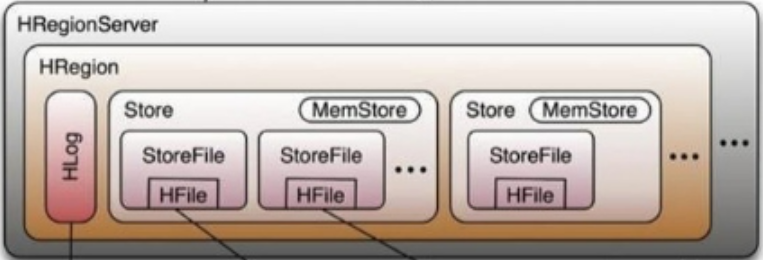

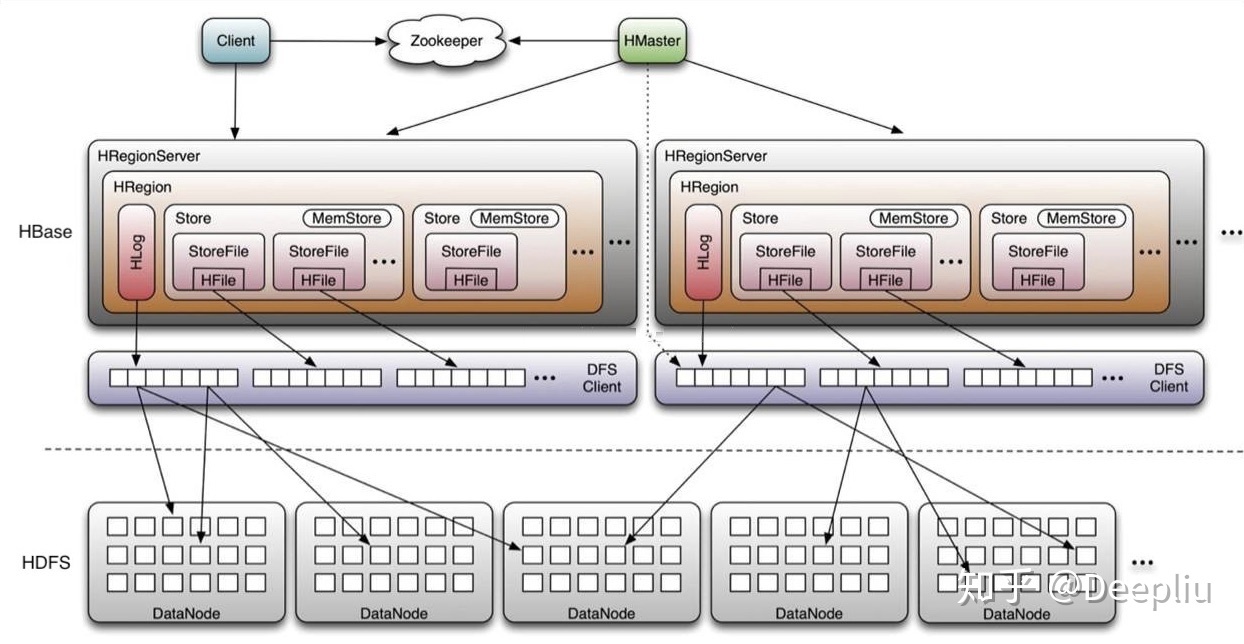

Region的结构如下图：
组成部分

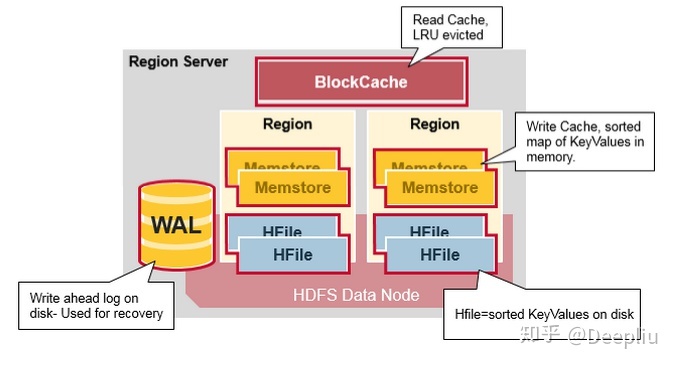

Region server由如下几个部分组成：
Store：一个 Region 由多个 Store 组成，每个 Store 都对应一个 Column Family, Store 包含 MemStore 和 StoreFile
WAL：既Write Ahead Log。WAL是HDFS分布式文件系统中的一个文件，即HLog。WAL用来存储尚未写入永久性存储区中的新数据。WAL也用来在服务器发生故障时进行数据恢复。
Block Cache：Block cache是读缓存。Block cache将经常被读的数据存储在内存中来提高读取数据的效率。当Block cache的空间被占满后，其中被读取频率最低的数据将会被杀出。
MemStore：MemStore是写缓存。其中存储了从WAL中写入但尚未写入硬盘的数据。MemStore中的数据在写入硬盘之前会先进行 排序 操作。每一个region中的每一个column family对应一个MemStore。
Hfiles：Hfiles存在于硬盘上，其数据是已经 排序 的。
HLog：负责记录着数据的操作日志，当HBase出现故障时可以进行日志重放、故障恢复。例如，磁盘掉电导致 MemStore中的数据没有持久化存储到 StoreFile，这时就可以通过HLog日志重放来恢复数据。
数据读写
META Table

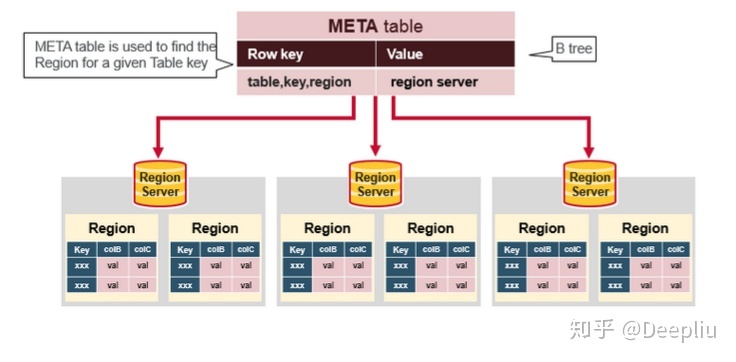

META table中保存集群 region 的地址信息。ZooKeeper中会保存META table的位置。
META table中保存了HBase中所有region的信息，格式类似于B tree。其结构如下：
- 键：region的起始键，region id。
- 值：Region server
第一次读写
当用户第一次从HBase中进行读或写操作时，执行以下步骤：
- 客户端从ZooKeeper中得到保存META table的Region server的信息。
- 客户端向该Region server查询负责管理自己想要访问的row key的所在的region的Region server的地址。客户端会缓存这一信息以及META table所在位置的信息。
- 客户端与负责其row所在region的Region Server通信，实现对该行的读写操作。

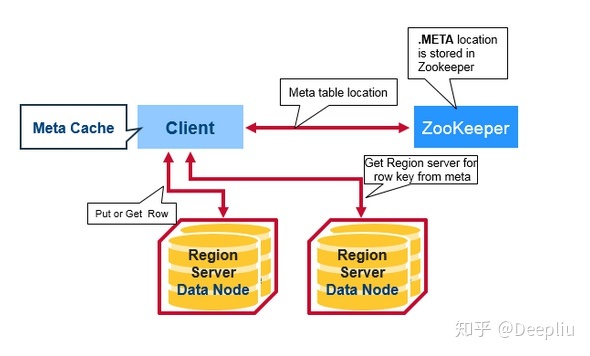

在未来的读写操作中，客户端会根据缓存寻找相应的Region server地址。除非该Region server不再可达。这时客户端会重新访问META table并更新缓存。这一过程如下图所示：
写操作

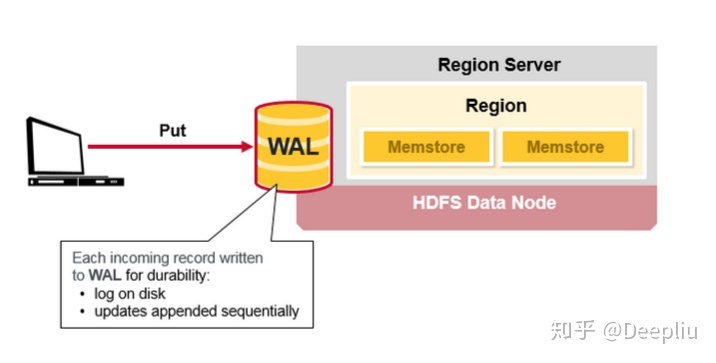

步骤一

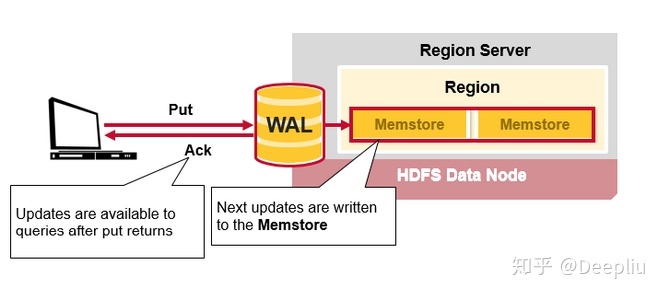

当HBase的用户发出一个 PUT 请求时（也就是HBase的写请求），HBase进行处理的第一步是将数据写入HBase的 WAL（write-ahead log）中。
WAL文件是顺序写入的，也就是所有新添加的数据都被 追加WAL文件的末尾。WAL文件存在硬盘上。
当server出现问题之后，WAL可以被用来 恢复 尚未写入HBase中的 数据（因为WAL是保存在硬盘上的）。
步骤二
当数据被成功写入WAL后，HBase将数据存入 MemStore。这时HBase就会通知用户PUT操作已经成功了。
MemStore flush到磁盘

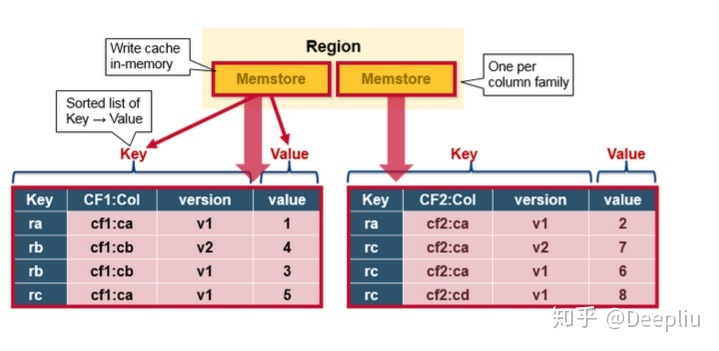

MemStore存在于内存中，其中存储的是 按键排好序 的待写入硬盘的数据。
数据也是按键排好序写入HFile中的。每一个Region中的每一个 Column family 对应一个 MemStore 文件（所以Column family的数目有限制）。因此对数据的更新也是对应于每一个Column family。
如下图所示：
当MemStore中 积累了足够多 的数据之后，整个MemCache中的数据会被 一次性写入到HDFS里的一个新的HFile中。因此HDFS中一个 Column family 可能对应 多个 HFile。这个HFile中包含了相应的cell，或者说键值的实例。这些文件随着MemStore中积累的对数据的操作被flush到硬盘上而创建。
StoreFile
在磁盘上保存原始数据的存储文件，要求 数据是有序的
StoreFile是以Hfile的形式存储在HDFS的。每个 Store 会有
一个或多个 StoreFile，数据在每个 StoreFile 中都是有序的（按照Rowkey的字典顺序排序）。
Hfile
在磁盘上保存原始数据的存储文件，要求 数据是有序的
上面已经说过，当MemStore中积累足够多的数据的时候就会将其中的数据整个写入到HDFS中的一个新的HFile中。因为MemStore中的数据已经 按照键排好序，所以这是一个顺序写的过程。由于顺序写操作避免了磁盘大量寻址的过程，所以这一操作非常高效。
StoreFile 和 HFile 关系
StoreFile是以HFile格式保存在HDFS上，对HFile做了轻量级封装。
HFile 和 StoreFile 是同一个文件，只不过站在 HDFS 的角度称这个文件为HFile，站在HBase的角度就称这个文件为StoreFile。
读合并（Read Merge）
HBase中对应于某一行数据的 cell 可能位于 多个不同的文件 或 存储介质 中。
比如已经存入 硬盘上的HFile 中，新加入或更新的数据位于 内存 中的 MemStore 中，最近读取过的数据则位于 内存中的Block cache中。所以当我们读取某一行的时候，为了返回相应的行数据，HBase需要根据Block cache，MemStore以及硬盘上的HFile中的数据进行所谓的 读合并操作。

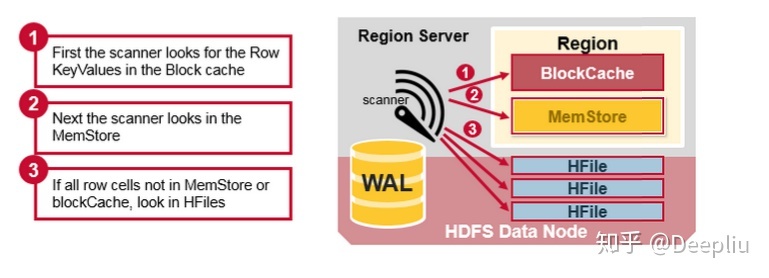

HBase会首先从
Block cache（HBase的读缓存）中寻找所需的数据。接下来，HBase会从
MemStore中寻找数据。因为作为HBase的写缓存，MemStore中包含了最新版本的数据。如果HBase从
Block cache和MemStore中没有找到行所对应的cell所有的数据，系统会接着根据索引和 bloom filter（布隆过滤器） 从相应的HFile中读取目标行的cell的数据。
如下图所示：

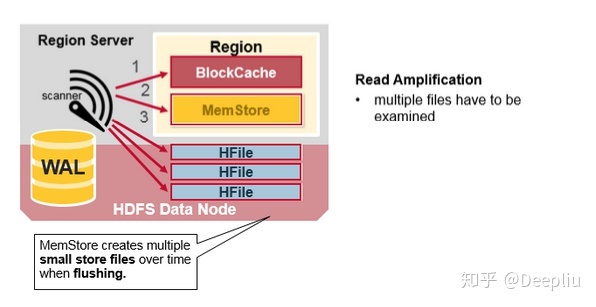

读放大（Read amplification）
这里一个需要注意读放大效应（Read amplification）。根据前文所说，一个MemStore对应的数据可能存储于多个不同的HFile中（由于多次的flush），因此在进行读操作的时候，HBase可能需要读取多个HFile来获取想要的数据。这会影响HBase的性能表现。
如下图所示：
