状态图
展现了一个状态机，由状态、转换、事件和活动组成
它对于接口、类或协作的行为建模尤为重要，而且它强调事件导致的对象行为，这非常有助于对反应式系统建模。
适用场景
当对系统、类或用例的动态方面建模时，通常是对 反应型对象（有多种状态） 建模。
书中例子
例子
解释
构成
- 起始状态：实心圆，只能有一个初态
- 终止状态：实心圆外套一个圆圈。可以有一个或多个，也可以没有终态
- 一般状态：圆角矩形
- 事件：
/前面表示事件 - 动作：
/后面表示动作 - 监护条件：
[ ]中的判断条件 - 转换（转移）：从一个状态到另一个状态，如：
off转换到on
转换
是 两个状态间 的一种关系，表示对象将在当前状态中 执行动作，并在 事件发生 或 条件满足 时进入后继状态。
格式：事件(参数)【条件】/动作（不是都有）
事件类型
信号事件：对象之间发送信号和接收信号实现通信，如：鼠标
调用事件：一个对象请求调用另一个对象的操作，如：方法调用
变换事件：
when后面接布尔表达式，如when(A>100)时间事件：到达某一时间或经过某一个时间段，用
when和after表示
状态组成部分
- 状态名(name)
- 进入/退出动作(entry action/exit action)
- 内部转移(internal transition)
- 子状态(substate)
- 延迟事件(deferred event)
组合状态
状态还有 子状态 组成
顺序子状态（串行）
多个子状态之间是互斥的，不能同时存在。整体状态完成，需要A1和A2都完成
如下图：

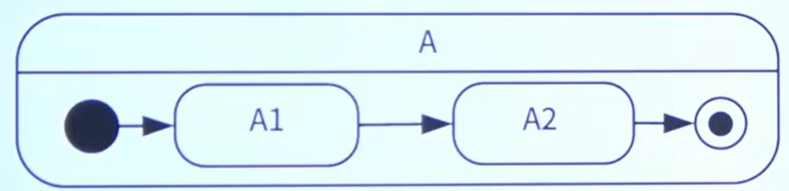

状态A 为组合状态，其中 A1 和 A2 为 A 的子状态：
并发子状态（并行）
并发子状态某个时刻可以 同时达到多个子状态，并且状态内部可以 并发进行。
如下图：
称该A状态为并发状态，其中A1、A2、A3和A4都为其并发子状态。
题
如下所示的UML状态图中，（）时，不一定会离开状态B。
A、状态B中的两个结束状态均达到
B、在当前状态为B2时，事件e2发生
C、事件e2发生
D、事件e1发生
分析
A错误：一定离开B，转移到 C2
B错误：状态B 转移 到 状态 C3
C正确：如果没处于 B2 状态，发生事件 e2，也不会离开B
D错误：e1发生，状态转移到 C1
